"СВЕТ-64-4"
"ЦВЕТОМУЗЫКА" НА ЭВМ

DjVu

Существующие стандартные светотехнические системы современных дискотек и музыкальных шоу-программ довольно однообразны. Даже для небольших изменений в световой картине требуются значительные доработки аппаратной части. Однако существует довольно простое решение - использование компьютера.

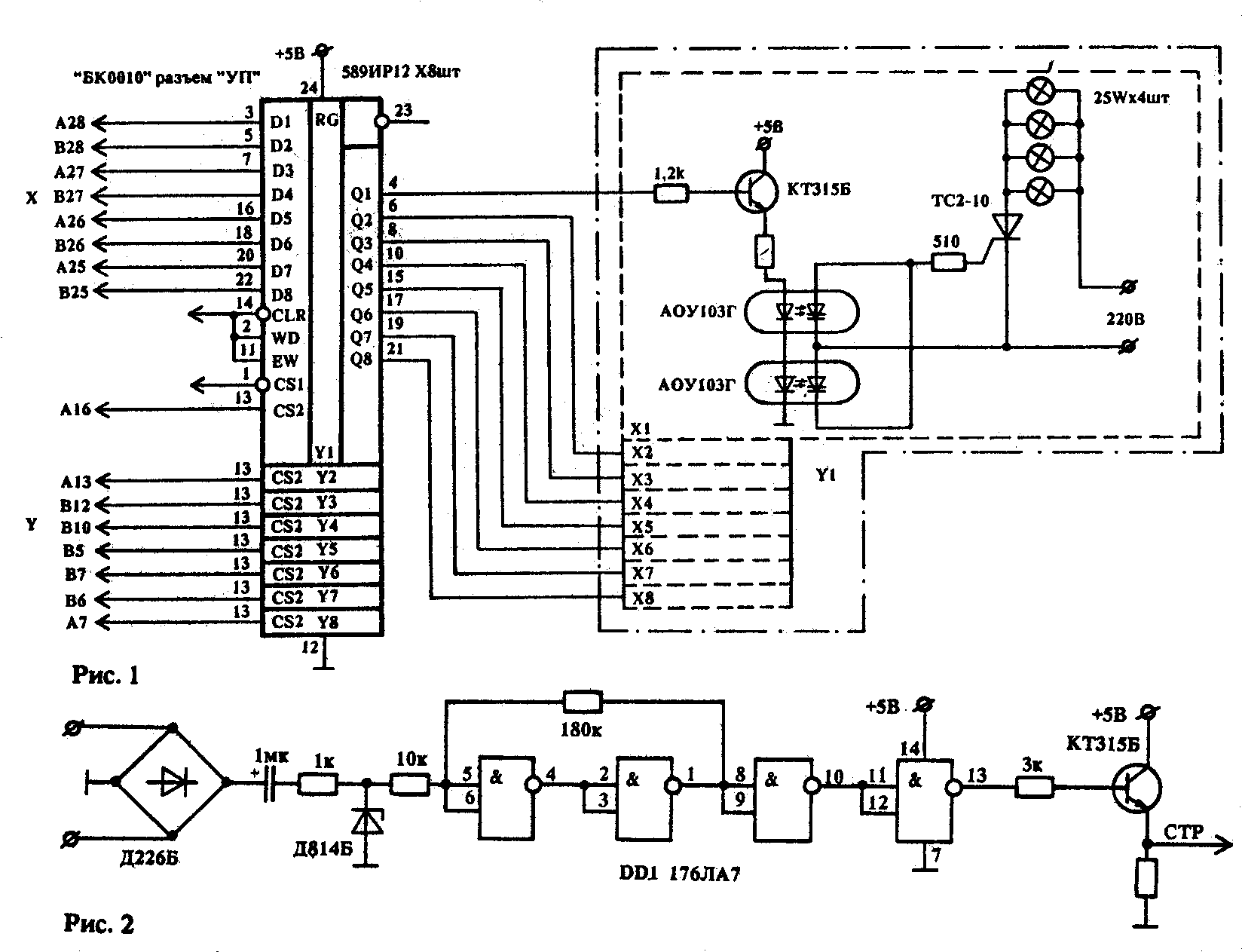

Описанная ниже установка работает в режиме автоматической обработки входного сигнала. Изменяя программу, можно легко получить любой из традиционных вариантов "бегущих огней". Приведенная в тексте программа, обрабатывая входной сигнал, "строит" рисунок на экране монитора (телевизора) и пересылает полученную информацию в порт ввода-вывода. В системе применен компьютер типа "Электроника БК-0010", и на рис.1 (схема сопряжения компьютера и световой нагрузки) соответственно использована нумерация его разъема "УП".

16-ти разрядный порт ввода-вывода "БК-0010" разделен на две части. Восемь разрядов составляют шину данных (состояние строки - X), а восемь остальных используются как дешифратор строки (выбор Y). Нагрузкой каждого выхода регистров служат транзисторные ключи, включающие через оптронные пары тиристорные. Таким образом, компьютер управляет матрицей ламп 8x8 (в каждой группе по 4).

Для уменьшения помех по сети в схему введен блок синхронизации (рис.2). Моменты перехода напряжения сети через "0" выделяются триггером Шмитта, собранном на DD1. Таким образом, изменение состояния регистров возможно лишь в моменты равенства нулю напряжения сети.

Программа в машинных кодах приведена в табл.1 и табл.2. В табл.1 - информация, записанная в ячейки памяти, начиная с адреса 1000. В табл.2 - информация, записанная в ячейки памяти, начиная с адреса 2700. По всем пропущенным адресам записаны нули.

Для удобства программу целесообразно "зашить" в ПЗУ (например, 573РФЗ).

Правильно собранное устройство наладки не требует. В заключение хочу выразить искреннюю благодарность А.Чеботареву за помощь в разработке программы.
