anasana

Образы бутовых ПЗУ с реальных машин (как Электроники-85 так и pro350) при их использовании в эмуляторе Xhomer не пошли :
Trap stack push abort, PC: 160010 (MOV #173400,160143)
или второй вариант склейки:
HALT instruction, PC: 157742 (HALT)

__________________
LodeDome: http://lodedome.no-ip.com/lodedome.php - Lode Runner 2010 Game Archive.
Фотки плат http://fotki.yandex.ru/users/lodedome/
Ищу пересылкой любые (неисправные/дефективные/некомплектные) платы и узлы корпуса Электроники-85 (МС-0585); дискеты 5,25".
По_трошки: Поиск, УКНЦ, БК0010, МС1502, Robotron 1715, Sintez/Л-д/П-н 128, Вектор 06Ц, C64, MAC LC475, Львов ПК-01, ДВК-3Ш (ВМ2, ВМ3, MX, MY, КСМ, КЦГД, КТлК, MY4)

KALDYH

Итак, после обретения процессора и ремонта блока питания я все же решился на запуск Электроники-85 (без видеоадаптера). Загораются светодиоды 3 и 4 на задней панели, что обнадеживает - это значит, процессор и ПЗУ работают нормально Копаем дальше...
anasana, какой код на индикаторах устанавливает машина без видеоадаптера? (на крышке Pro-350 стоят еше 2 компьютера, не подлезть.)

__________________
Если я кому-то что-то пообещал и забыл об этом - пожалуйста, напишите мне в личку.

anasana

Да, победа становится всё ближе. Правда, в инструкции прописано, что когда горят только 3 и 4 светодиоды, то возможно неисправна оперативная память или диспетчер памяти . Старт ПВК без видеоплат попробую ухитриться осуществить на этой неделе.
... Бортанули меня сегодня из техникума . Поэтому снова пробираться к телу на склад планирую уже в понедельник...

__________________
LodeDome: http://lodedome.no-ip.com/lodedome.php - Lode Runner 2010 Game Archive.
Фотки плат http://fotki.yandex.ru/users/lodedome/
Ищу пересылкой любые (неисправные/дефективные/некомплектные) платы и узлы корпуса Электроники-85 (МС-0585); дискеты 5,25".
По_трошки: Поиск, УКНЦ, БК0010, МС1502, Robotron 1715, Sintez/Л-д/П-н 128, Вектор 06Ц, C64, MAC LC475, Львов ПК-01, ДВК-3Ш (ВМ2, ВМ3, MX, MY, КСМ, КЦГД, КТлК, MY4)

anasana

Доброе время, есть тут один вопрос - стоит ли пытаться перекомпилировать эмулятор Xhomer с Линукса под Windows?
Идея шальная в том, что я не знаю языков программирования в достаточном для такой задачи объёме... Некоторый энтузиазм появился из-за того, что промучавшись с компиляцией исходного кода на работе дня три, я пошел от обратного, и заремил всё что было навешено графического касательно PRO 350 на исходную базу (эмулятор SIMH 1997-года, модуль PDP11). Он сам консольный, не сильно замусоренный (по сравнению с их распухшим текущим релизом) и в конце-концов нормально запустился, теперь, потихоньку добавляя отключённое из комплекта Xhomer, можно будет через какое-то время запустить Электронику 85 и под виндой (и чего я так к ней прицепился?).
В общем, если отбросить идею получения мной некоторого опыта, есть ли практический смысл портирования того, что и так уже хорошо работает? Даст ли это какие-то преимущества, и вообще нужно ли это будет кому-то?

__________________
LodeDome: http://lodedome.no-ip.com/lodedome.php - Lode Runner 2010 Game Archive.
Фотки плат http://fotki.yandex.ru/users/lodedome/
Ищу пересылкой любые (неисправные/дефективные/некомплектные) платы и узлы корпуса Электроники-85 (МС-0585); дискеты 5,25".
По_трошки: Поиск, УКНЦ, БК0010, МС1502, Robotron 1715, Sintez/Л-д/П-н 128, Вектор 06Ц, C64, MAC LC475, Львов ПК-01, ДВК-3Ш (ВМ2, ВМ3, MX, MY, КСМ, КЦГД, КТлК, MY4)

anasana

Перетащил я, в общем, волоком, исходники Xhomer, портировав их под Win32 Console Appl (со stub-заглушками вместо графики есс-но), но запись в видеопамять уже идёт, 4 индикатора состояния помаргивают, соответствуя нормальному естественному прохождению селф-теста из бутрома.
А вот реальная проблема вылезла совсем с другого бока, уже при попытке компиляции как Win32 Project для возможности создания собственно графического вывода: то что в консольном С было предупреждением (среда Visual Studio 2010, да и уверен - и в VS2008 будет то же), то в GUI СРР стало фатальной ошибкой (из-за строгой проверки типов, явных значений передаваемых параметров, etc.), что затрагивает довольно много базовых структур... И их все придётся переписывать, для валидности кода . Единственное, что радует, это то, что результат вносимых изменений уже можно будет сверять с конкретным консольным вариантом, а не шурудить, надеясь на авось, приводящее к неслабым косякам.

Наконец-то, синтаксических ошибок компиляции больше нет,.. но полегчало не сильно, потому, что теперь надо высматривать где я перестарался. Т.к. по индикаторным статусам ПВК сообщает, что неисправен модуль в 3-й позиции (там где видеоадаптер), возможно где-то перекоментил вызовы X11-х графических функций чуть больше чем надо... В блоки видеопамяти комп писал последовательности 0101 и 1010. Статусы индикаторов менялись последовательно: 1111, 0000 и 0011 (1 - инд. "горит").
Ну и добавлю отмазку т.к. надеюсь, что на быстрый результат здесь никто не надеется. Потому, что: "... Это мы перевели всю документацию с английского на русский, правда сделать это пришлось PROMPT'ом, так как оба языка мы пока знаем неважно..." (манифест ламера). На данный момент 0 дорожка с загрузочной дискеты уже считывается, и в видеопамяти также лежат уже не только пустые паттерны, а вот сколько времени уйдёт до появления здесь первого скриншота, мне пока ничего не известно . А за поддержку всем спасибо, т.к. именно благодаря Вам и этому форуму моя задумка сдвинулась с "мёртвой точки".

Из первых впечатлений от финала дня и недели - судя по всему эмулятор возможно таки жить будет... При "отключенной" плате расширения видеопамяти изображение строится как чернобелое и в дампе легко ловится даже визуально, т.к. не требеут таблицы цветов, в общем хотя на одном из рабочих" экранов" я и пронаблюдал строки "Вставьте дискет Нажмите ПРОДОЛЖ", но вот до релизной красоты виндовому варианту эмулятора будет ещё ой как далеко...

__________________
LodeDome: http://lodedome.no-ip.com/lodedome.php - Lode Runner 2010 Game Archive.
Фотки плат http://fotki.yandex.ru/users/lodedome/
Ищу пересылкой любые (неисправные/дефективные/некомплектные) платы и узлы корпуса Электроники-85 (МС-0585); дискеты 5,25".
По_трошки: Поиск, УКНЦ, БК0010, МС1502, Robotron 1715, Sintez/Л-д/П-н 128, Вектор 06Ц, C64, MAC LC475, Львов ПК-01, ДВК-3Ш (ВМ2, ВМ3, MX, MY, КСМ, КЦГД, КТлК, MY4)

Doronetty

Надеемся увидеть наконец настоящий эмуль под Винды!

Patron

Вложение - листинг трансляции тестовой ПЗУ пвк "Электроника-85".

Вложения

ATEST.rar (54.2 Кб, 318 просмотров)

Patron

При обмене данными между пвк Электроника-85 и PC удобно использовать 3.5" дискеты. Для переключения 3.5" дисковода в режим 720k нужно заклеить на дискете правое отверстие.

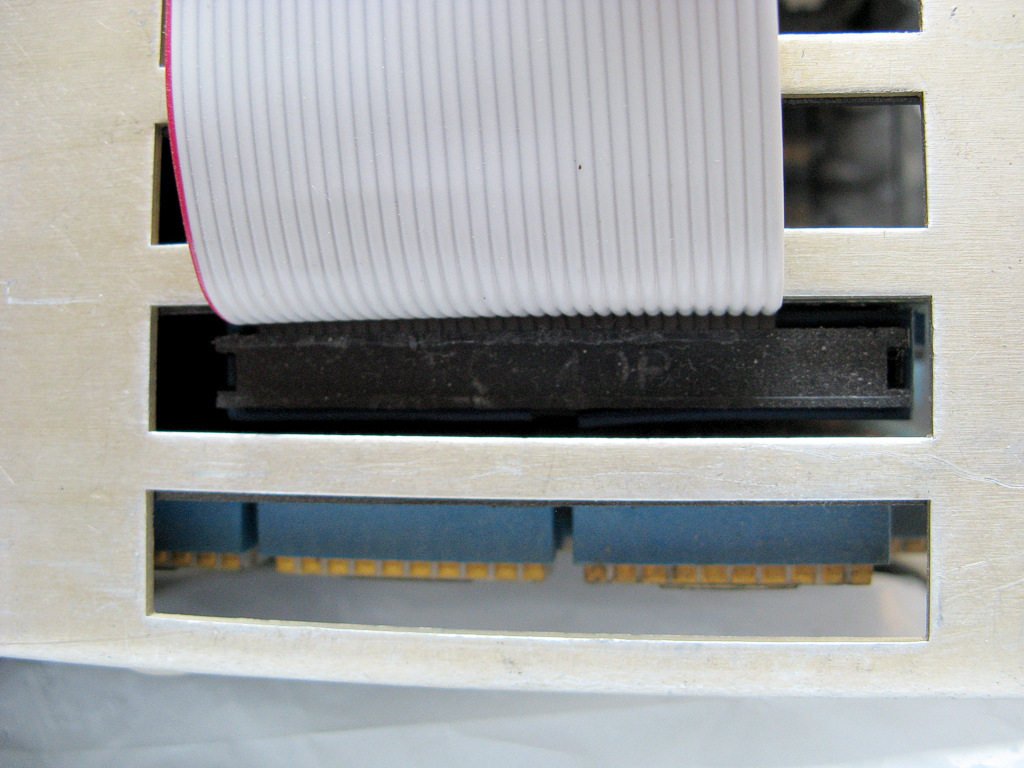

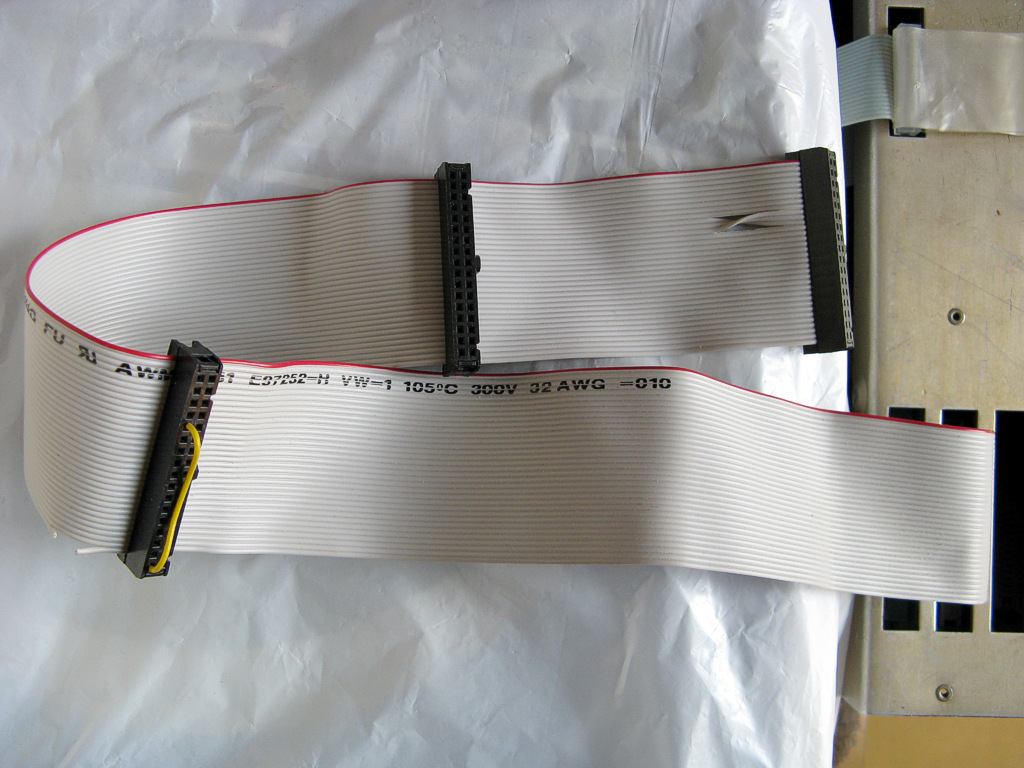

Для подключения к контроллеру используется обычный дисководный кабель PC с небольшими модификациями.

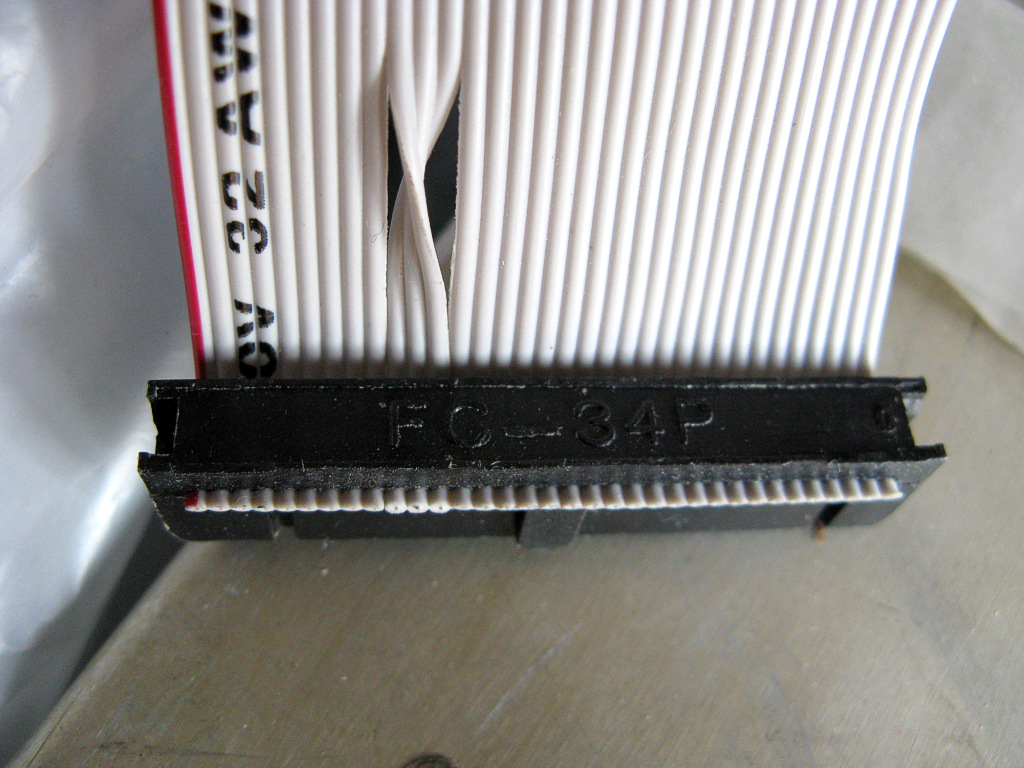

1. Разъём IDC-34 ( FC-34P ) со стороны контроллера заменить на IDC-40 ( FC-40P ). Старшие жилы ( по которым на 5" дисководы подаётся питание ) 35=36=37=39:GND ; 38:+5V ; 40:+12V - в данном случае не используются, т.к. питание бралось из блока питания.

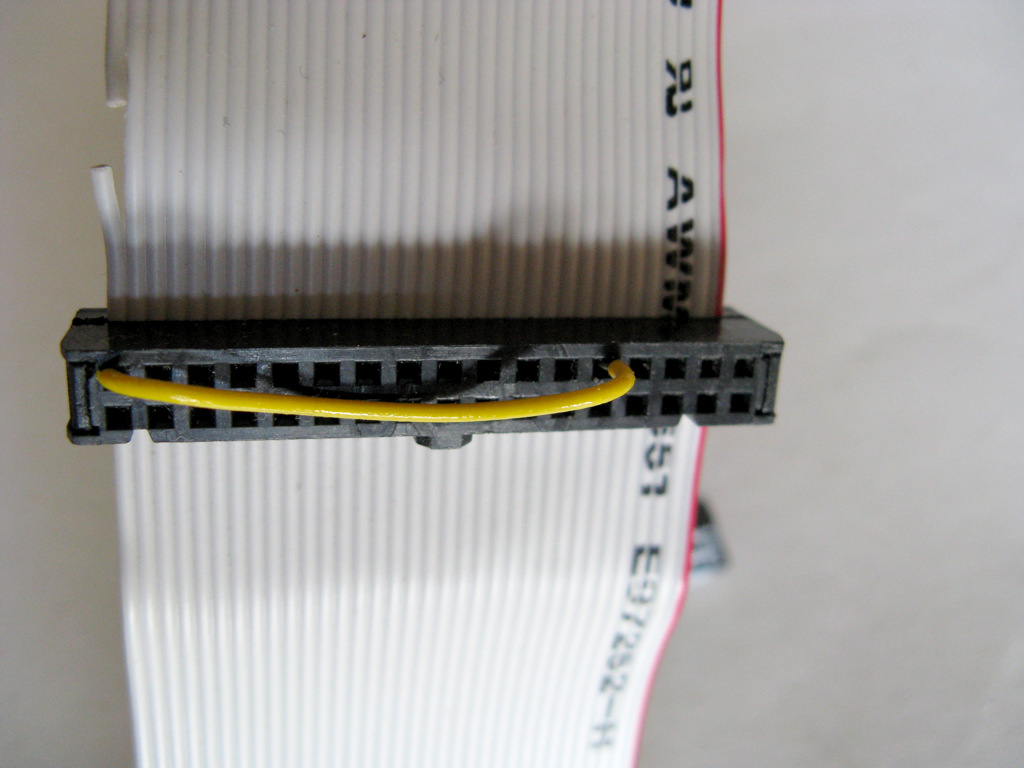

2. Найти способ подавать на 34 жилу сигнал READY вместо Disk Change. Например, закоротив на 10 жилу ( выбор привода 0 ) или 12 ( выбор привода 1 ). Влияние сигнала Disk Change со стороны дисководов нейтрализуется соответствующим обрывом жилы.

3. При желании иметь возможность подключения двух дисководов одновременно - поменять местами 10 и 12 жилы у дальнего разъёма ( привод 0 ).

Или сделать всё как-то ещё, сравнив распиновки шины дисковода PC и Shugart interface.

anasana

Теперь без ошибок запустились под виндой и все проги что у меня были: Venix 2, Fodos РФ/О B03.01, P/OS 3.2, ПРОС 2.03/1.8, как с образов дискет, так и с имиджей жестких дисков (пока проверил только до появления приглашений меню, т.к. клавиатура в эмуляторе пока ещё не обрабатывается). Теперь буду копать уже вширь, что бы эмулятор смог нормально работать в многозадачной системе, а не только в монопольном режиме.
Кроме того, не фатально, но с бутромом непонятка всё же остаётся. Такое ощущение, что дампы ПЗУх это одно, а исполняемый бут-код - это совсем другое... В прежнем моём сообщении содержимое двух микросхем с материнок и от нашей Электроники 85 (делал лично, с двух разных машин, реализованы на разных микросхемах, идентичны по содержанию) и от Pro350 (нашел в сети) если сравнивать их между собой побитно (СССР-США), то совпадает по структуре, а если посмотреть на "pro350.rom" что идёт в комплекте к xhomer, и ещё одного файлика обнаруженного как-то в Интернете (здесь он в аттаче), то какой стороной физические дампы ПЗУ не склеивай, они никак не похожи,.. ATEST.LST, если в машинных кодах, то тоже вроде бы пока ни с чем что есть не очень совпадает [Исправлено: совпадает!.. Буду дорабатывать!]. Может возможно как-то вытащить реальные данные начиная с загрузочного адреса 160000 с работающих машин да сравнить? Проблема в том, что в Бейсике-Про аналогов команд PEEK/POKE кажется совсем нет, а чем ещё можно прочесть ячейки памяти я не знаю, может в РТ-11 (Фодос) есть какой-то инструментарий?
Попробовал на эмуляторе Xhomer, командой "E" читаются базовые ячейки памяти ПВК (те, что не требуют диспетчера памяти). Пробовал адреса 60000...67776 как в доках (их полный 22-разрядный физ. адрес: 17760000...17767776, в команде указать не удалось) - первая загрузочная страница ПЗУ (4Кб), но считанное всё равно пока ни на что не похоже, даже на то, что ожидалось.
Кстати, Patron, - ATEST.LST - прекраснейший файл, спасибо за него огромное, - и там вырезка начинается с 31-й страницы, а есть ли ещё что-нибудь по похожим темам из док да софта?

Вложения

prorom.zip (9.9 Кб, 264 просмотров)

__________________
LodeDome: http://lodedome.no-ip.com/lodedome.php - Lode Runner 2010 Game Archive.
Фотки плат http://fotki.yandex.ru/users/lodedome/
Ищу пересылкой любые (неисправные/дефективные/некомплектные) платы и узлы корпуса Электроники-85 (МС-0585); дискеты 5,25".
По_трошки: Поиск, УКНЦ, БК0010, МС1502, Robotron 1715, Sintez/Л-д/П-н 128, Вектор 06Ц, C64, MAC LC475, Львов ПК-01, ДВК-3Ш (ВМ2, ВМ3, MX, MY, КСМ, КЦГД, КТлК, MY4)

AlecV

Команды:
E - examine
D - deposit
